Aula Nº2

 Aula Nº2

23/02

A aula nº2 da unidade curricular de modelação e visualização tridimensional decorreu no dia 23 de fevereiro e arrancámos com o mundo da modelação 3d.

Ao iniciar a aula, procurámos entender juntamente com a professora como funcionavam os eixos x,y,z que acompanhado com a recapitularização de algumas bases da geometria descritiva formavam o inicio do entender da modelação 3d. Para entender melhor a questão dos três eixos existentes, usámos a nossa mão, onde, através dela pudemos perceber a forma de rotação dos mesmos.

Após a pequena introdução e relembrar de algumas bases, passámos para o AutoCad onde iriamos trabalhar. Aí, criámos um novo ficheiro em "Acadiso.dwg", iniciando de seguida o nosso sólido, no caso, uma pirâmide regular.

Primeiramente, desenhámos a base da pirâmide, recorrendo a um circulo que posteriormente foi dividido em 4, formando os 4 vértices do quadrado.

De seguida, para a altura da pirâmide mexemos nos eixos que até ao momento estavam apenas no x,y para começar a trabalhar também com o z. Isto acontece de forma a conseguirmos trabalhar com a nossa "folha" na vertical. Para isso, utilizámos o comando da UCS e escrevemos 3P, de forma a indicar onde queríamos que cada um dos três eixos (X,Y,Z)  estivessem.

Continuando a nossa pirâmide, marcámos no centro do quadrado uma linha vertical com 15m, estes que seriam a altura da mesma. Após a marcação fizemos uma das faces da pirâmide unindo dois dos vértices do quadrado ao topo da nossa linha.

Com o auxilio do comando ARRAY selecionámos o número de faces que pretendíamos criar que no caso seriam 4, onde sozinho cria o resto das faces que nos faltavam criar para obter a nossa pirâmide.

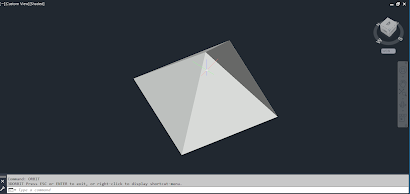

Posteriormente, para tornar o nosso sólido um pouco mais realista recorremos ao comando VISUALTYLES e depois clicamos SHADES, criando assim a nossa "camada" realista.

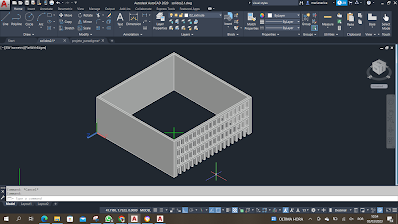

De seguida mais aproximado
